ClearFox® FBBR
Реактор з нерухомим шаром біоплівки
Передовий процес біологічного очищення
- Максимальна надійність процесу
- Безперервна автоматизована робота
- Продуктивність підтверджена сертифікатами
- 99% ефективність очищення
Галерея
Опис
ClearFox® FBBR (реактор з нерухомим шаром біоплівки) — це високопродуктивний процес біологічного очищення стічних вод. Система працює за принципом технології зануреного нерухомого шару, в якій мікроорганізми колонізують нерухомі носії та ефективно розкладають забруднювачі, такі як органічні сполуки та речовини, що містять азот. Завдяки винятковій стабільності процесу система підходить для широкого спектру промислових і комунальних стічних вод, гарантуючи стабільно високу ефективність очищення навіть у складних умовах. Модульна конструкція дозволяє встановлювати модулі послідовно або паралельно, забезпечуючи продуктивність від 10 до 5 000 м³ на день.
Як це працює

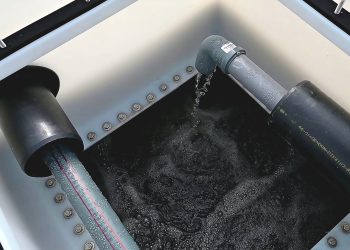

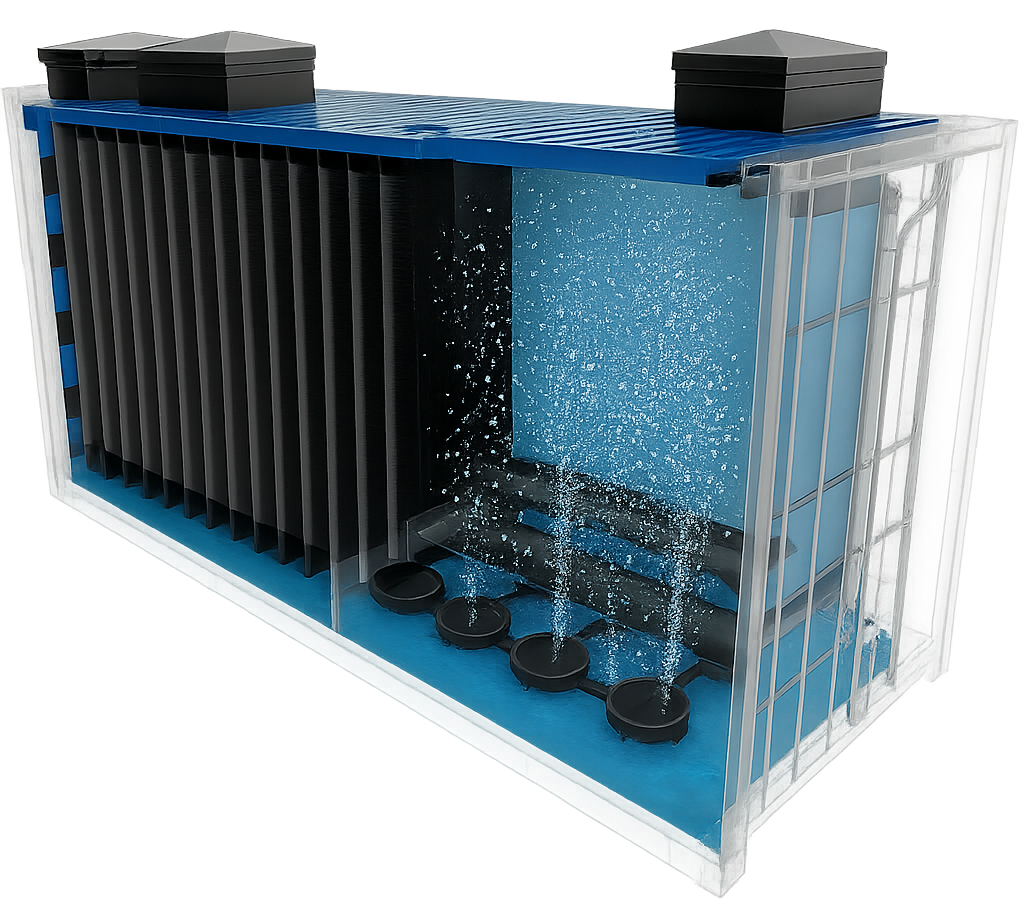

- Попередньо очищені стічні води надходять у контейнер FBBR, де послідовно проходять через каскади з нерухомим шаром (1)

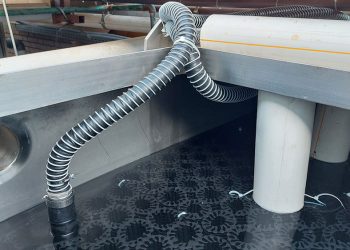

- Ці каскади насичуються киснем за допомогою дифузорів з дрібними бульбашками, що забезпечує ефективну передачу кисню (2)

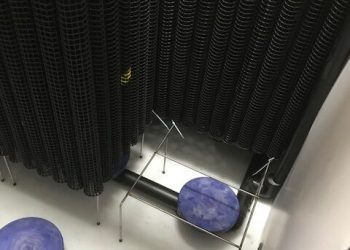

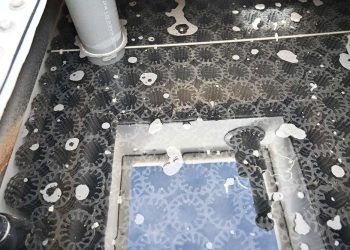

- Носій з нерухомим шаром забезпечує площу для росту біоплівки, що гарантує високопродуктивне біологічне очищення (3)
Камери реактора розташовані каскадно всередині контейнера та оснащені носіями з різною питомою площею поверхні (100 м²/м³ – 200 м²/м³). Стічні води проходять через каскад біологічних реакторів, де залежно від рівня забруднення формуються спеціалізовані мікробні спільноти.
Біологічний розпад зазвичай протікає за кривою, яка експоненційно вирівнюється.

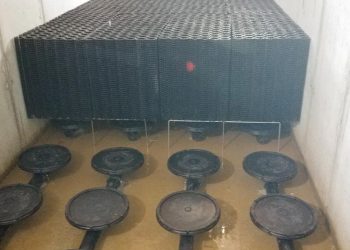

Завдяки каскадній конструкції зі збільшеною площею поверхні носія швидкість деградації в нашому ClearFox® FBBR залишається стабільною та ефективною. Під носіями встановлюється аераційна система, яка постачає кисень біомасі та створює ідеальні умови для росту мікроорганізмів і ефективного біологічного розкладу біоплівкою.
Переваги
- Надійна технологія
Однією з ключових переваг технології ClearFox® з нерухомим шаром є виняткова стабільність процесу. На відміну від звичайних систем біологічного очищення, біоплівка в зануреному реакторі з нерухомим шаром автоматично адаптується до змінних навантажень. ClearFox® FBBR продовжує надійно працювати навіть при коливаннях параметрів стічних вод на вході, витоках жиру або перервах у подачі кисню.
Це робить систему ClearFox® ефективною для всіх типів стічних вод — від муніципальних до найскладніших промислових.
- Низькі експлуатаційні витрати
Системи ClearFox® працюють ефективно без залучення спеціалізованого персоналу. Біологічну стабільність забезпечує реактор з нерухомим шаром без щотижневих налаштувань, складних вимірювань чи контролю, а конструкція системи мінімізує витрати на обслуговування та робить експлуатацію максимально простою.
У поєднанні з низьким енергоспоживанням це гарантує низькі та стабільні експлуатаційні витрати (OPEX) протягом усього терміну служби системи.
- Швидке виконання

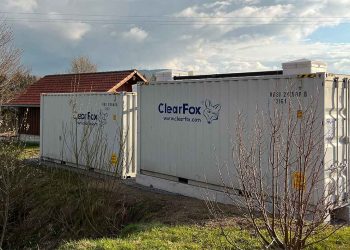

Наші контейнери ClearFox® FBBR виготовляються в Німеччині за принципом «підключи і працюй».
Так як усі підключення та трубопроводи вже встановлені, монтаж проходить швидко та без зайвих зусиль. Модульна конструкція дозволяє легко розширювати систему або переносити її на інше місце у будь-який момент.
Швидка готовність, короткі терміни монтажу та гнучке масштабування забезпечують надійну реалізацію проєкту та впевненість у плануванні, значно знижуючи ризики для операторів і інвесторів.
- Компактна конструкція
За 20 років роботи з різними технологіями очищення стічних вод ми вирішили зосередитися на процесі нерухомого шару біоплівки, який поєднує компактність і високу ефективність. Лише системи MBR можуть забезпечити вищі показники видалення на одиницю площі.
Наш досвід показує однак, що MBR-системи часто нестабільні через високе енергоспоживання, витрати на заміну мембран і складне обслуговування, тому вони непридатні для більшості застосувань.
- Продуктивність підтверджена сертифікатами

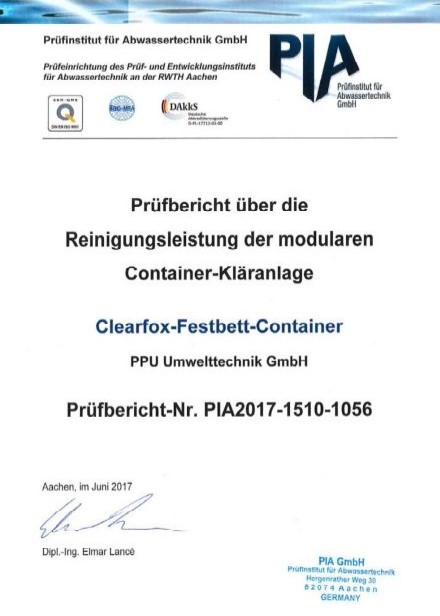

ClearFox® — перша чи єдина компанія, чия контейнерна система з нерухомим шаром біоплівки пройшла 52-тижневе незалежне випробування у сертифікованому інституті (PIA). Під час тесту 20-футовий контейнер стабільно видаляв 100 кг ХСК і 40 кг БСК щодня, демонструючи високу ефективність та надійність у роботі.
Наші контейнерні системи видаляють до 130 кг ХСК на добу під час очищення сильно забруднених промислових стічних вод
Відео
Ми розробляємо індивідуальні рішення для кожного проєкту та вимог об’єкта. 20-футові та 40-футові ClearFox® FBBR (Реактор з нерухомим шаром біоплівки) включає стадію біологічного очищення без первинного та вторинного відстоювання. Ми також пропонуємо готові автономні очисні споруди з первинним і вторинним відстоюванням – ClearFox® Packaged FBBR.
Технічні характеристики контейнерних модулів FBBR (надземних)
| Тип модуля | 20фт. FBBR |
|---|---|
| ПЕ (популяційний еквівалент) | 667 |
| Видалення ХСК [кг/д] | 100 |
| Видалення БСК [кг/д] | 40 |
| Видалення NH4-N [кг/д] | 8 |
| Подача [m³/день] | 100 |
| Feedrate [m³/год] | 5 |
| Розміри (д×ш×в) у м | 6,1 / 2,5 / 2,8 |
| Блок керування | всередині |
| Вага (транспортування/експлуатація) [до] | 7,5 / 35 |
| Споживання електроенергії [кВт·год/день] | 55,8 |
| Тип модуля | 40фт. FBBR |
|---|---|
| ПЕ (популяційний еквівалент) | 1333 |
| Видалення ХСК [кг/д] | 200 |
| Видалення БСК [кг/д] | 80 |
| Видалення NH4-N [кг/д] | 16 |
| Подача [m³/день] | 200 |
| Feedrate [m³/год] | 10 |
| Розміри (д×ш×в) у м | 12,2 / 2,5 / 2,8 |
| Блок керування | всередині |
| Вага (транспортування/експлуатація) [до] | 12 / 58 |
| Споживання електроенергії [кВт·год/день] | 100,8 |

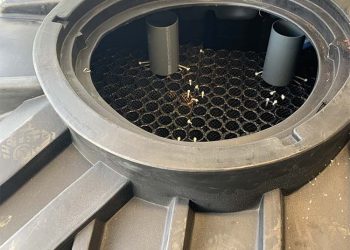

Технічні дані малих автономних пластикових модулів FBBR – підземні та надземні зі сталевим кріпленням
| Тип модуля | FBBR2250 |
|---|---|
| Ємність | 2250 літрів |
| зниження вмісту вуглецю | |
| ПЕ (Популяційний еквівалент) | 74 |
| Макс. продуктивність [м³/день] | 11,1 |
| Скорочення вуглецю (ХСК) [кг/день] | 7,4 |
| зниження вмісту вуглецю та нітрифікації | |
| ПЕ (Популяційний еквівалент) | 31 |
| Макс. продуктивність [м³/день] | 4,6 |
| Зниження вмісту вуглецю (ХСК) [кг/день] | 3,1 |
| Нітрифікація (NH4-N) [кг/д] | 0,31 |
| Вага транспортування/ експлуатація [kg] | 200 / 2300 |
| Підвід/ Відвід | DN 100 |
| Розміри (д, ш, в) в см | 154/ 122/ 171 |
| Споживання електроенергії [кВт·год/д] | 1,71 |
| Тип модуля | FBBR3500 |
|---|---|
| Ємність | 3500 літрів |
| зниження вмісту вуглецю | |
| ПЕ (Популяційний еквівалент) | 122 |
| Макс. продуктивність [м³/день] | 18,3 |
| Скорочення вуглецю (ХСК) [кг/день] | 12,2 |
| зниження вмісту вуглецю та нітрифікації | |
| ПЕ (Популяційний еквівалент) | 51 |
| Макс. продуктивність [м³/день] | 7,6 |
| Зниження вмісту вуглецю (ХСК) [кг/день] | 5,1 |
| Нітрифікація (NH4-N) [кг/д] | 0,51 |
| Вага транспортування/ експлуатація [kg] | 250 / 3550 |
| Підвід/ Відвід | DN 100 |
| Розміри (д, ш, в) в см | 243/ 122/ 171 |
| Споживання електроенергії [кВт·год/д] | 4,05 |
Завантаження

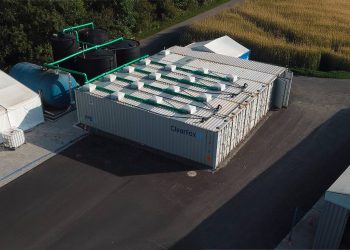

Реалізовані проєкти
Поширені запитання
1. Що являє собою біологічний реактор з нерухомим шаром біоплівки ClearFox®?
ClearFox® FBBR — це високопродуктивний процес біологічного очищення стічних вод з використанням модифікованої системи нерухомого шару. Він розроблений як для біологічного очищення комунальних стічних вод, так і для високопродуктивного очищення попередньо оброблених промислових стічних вод. Система може обробляти потоки від 10 до 5000 м³/добу за рахунок послідовного або паралельного підключення модулів.
2. Чим ClearFox® FBBR відрізняється від традиційних процесів з активним мулом?
На відміну від стандартних технологій з активним мулом, FBBR є більш надійною і може ефективно обробляти стічні води з високим рівнем забруднення. Вона утворює менше мулу та займає менше місця завдяки високій щільності біомаси на носіях з нерухомим шаром.
3. Які переваги використання системи ClearFox® FBBR?
- Висока ефективність: забезпечує високу швидкість видалення забруднювачів при компактних розмірах.
- Універсальність: підходить для очищення як промислових, так і комунальних стоків.
- Гнучкий монтаж: можна встановлювати над землею або під землею.
- Економічність: низькі капітальні (CAPEX) та експлуатаційні витрати (OPEX).
- Масштабованість: легко розширюється за рахунок додаткових модулів.
- Проста у використанні: працює в автоматичному режимі, не вимагає тривалого навчання
- Швидке введення в експлуатацію: дозволяє швидко встановити та запустити систему.
- Довговічність: усі компоненти стійкі до корозії.
- Екологічні переваги: не потребує хімікатів і не створює неприємних запахів.
- Якість стічних вод: очищені стічні води готові до повторного використання.
4. Чи підходить система ClearFox® FBBR для змінних потоків стічних вод?
Так, система справляється з будь-якими коливаннями потоків стічних вод, зберігаючи високу ефективність.
5. Чи можна використовувати ClearFox® FBBR для очищення комунальних і промислових стічних вод?
Безумовно. ClearFox® FBBR є універсальним рішенням як для очищення комунальних, так і промислових стічних вод.
6. Які вимоги до обслуговування ClearFox® FBBR?
Система спроектована для мінімального обслуговування: працює автоматично, потребує лише базового контролю, а саморегулювання забезпечується зануреними нерухомими носіями для росту біоплівки.
7. Чи потребує система ClearFox® FBBR хімічних добавок?
Ні, система працює ефективно без хімічних добавок, що робить її екологічно безпечною.
8. Як ClearFox® FBBR порівнюється з технологіями MBBR та MBR?
Технологія ClearFox® FBBR є надійнішою порівняно з процесами рухомого біоплівкового шару (MBBR) та мембранними біореакторами (MBR). Він обробляє вищі концентрації забруднення і генерує менше мулу, що призводить до нижчих експлуатаційних витрат.
9. Чи сертифікована система ClearFox® FBBR?
Так, технологія ClearFox® FBBR отримала незалежну сертифікацію PIA GmbH, провідної нотифікованої лабораторії у галузі очищення стічних вод.
10. Які варіанти монтажу системи ClearFox® FBBR?
Систему можна встановити як над землею, так і під землею, залежно від потреб вашого об’єкта. Для більш детальної інформації ознайомтеся з брошурою та технічними характеристиками ClearFox® FBBR нижче.
