Комплексні системи ClearFox® FBBR
Компактна очисна установка
Спроектовано та доставлено на об'єкт
- Модульні, гнучкі та масштабовані
- Повні пакетні системи
- Сертифіковано та надійно
- Перевірено у всьому світі
Галерея
Опис
Пакетні системи ClearFox® забезпечують готове до використання рішення для очищення стічних вод на основі високопродуктивної технології удосконаленого реактора з нерухомим шаром. Ми пропонуємо їх як повні пакетні системи або як індивідуальні рішення з нашими модульними компонентами відповідно до конкретних потреб кожного клієнта. Модульна конструкція дозволяє нашим пакетним установкам обробляти як промислові, так і комунальні стічні води від 7,5 м³/добу до 5000 м³/добу. Системи можуть досягати будь-якої необхідної якості очищених стоків для скидання, повторного використання або зрошення. Ми пропонуємо наші пакетні установки у двох конфігураціях:
Серія C: компактні контейнерні системи з первинною обробкою, біологічною стадією та вторинним освітленням, розміщені в 20 або 40 футовому транспортному контейнері. Ці системи попередньо спроектовані та забезпечують надійне рішення з мінімальним обслуговуванням, виготовлене за принципом «підключи та працюй». Від запиту до запуску за рекордний час — наші модульні системи роблять це можливим.

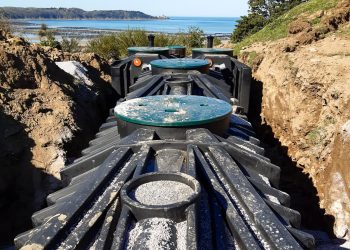

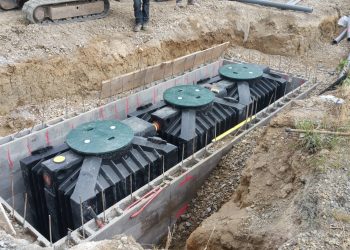

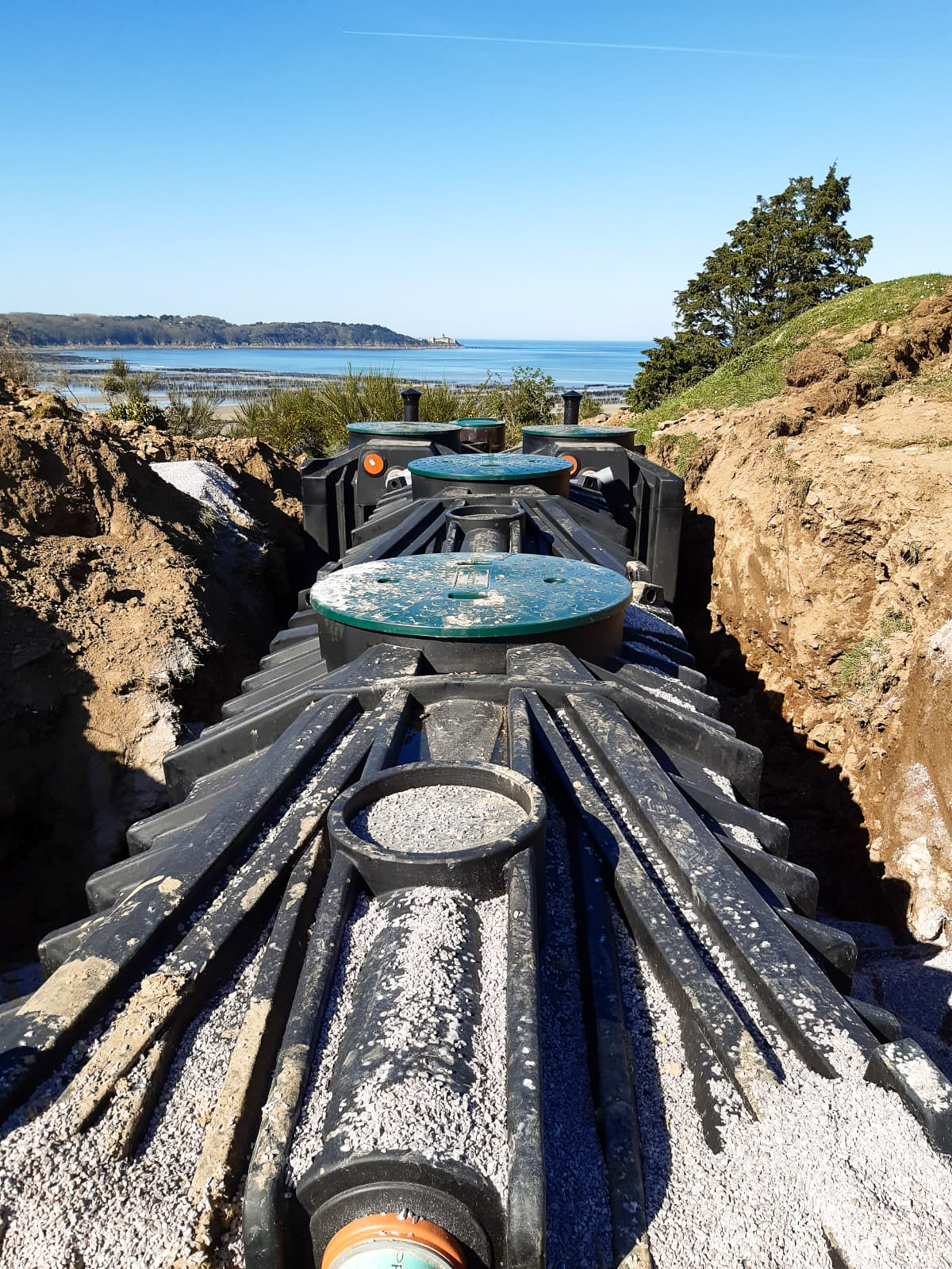

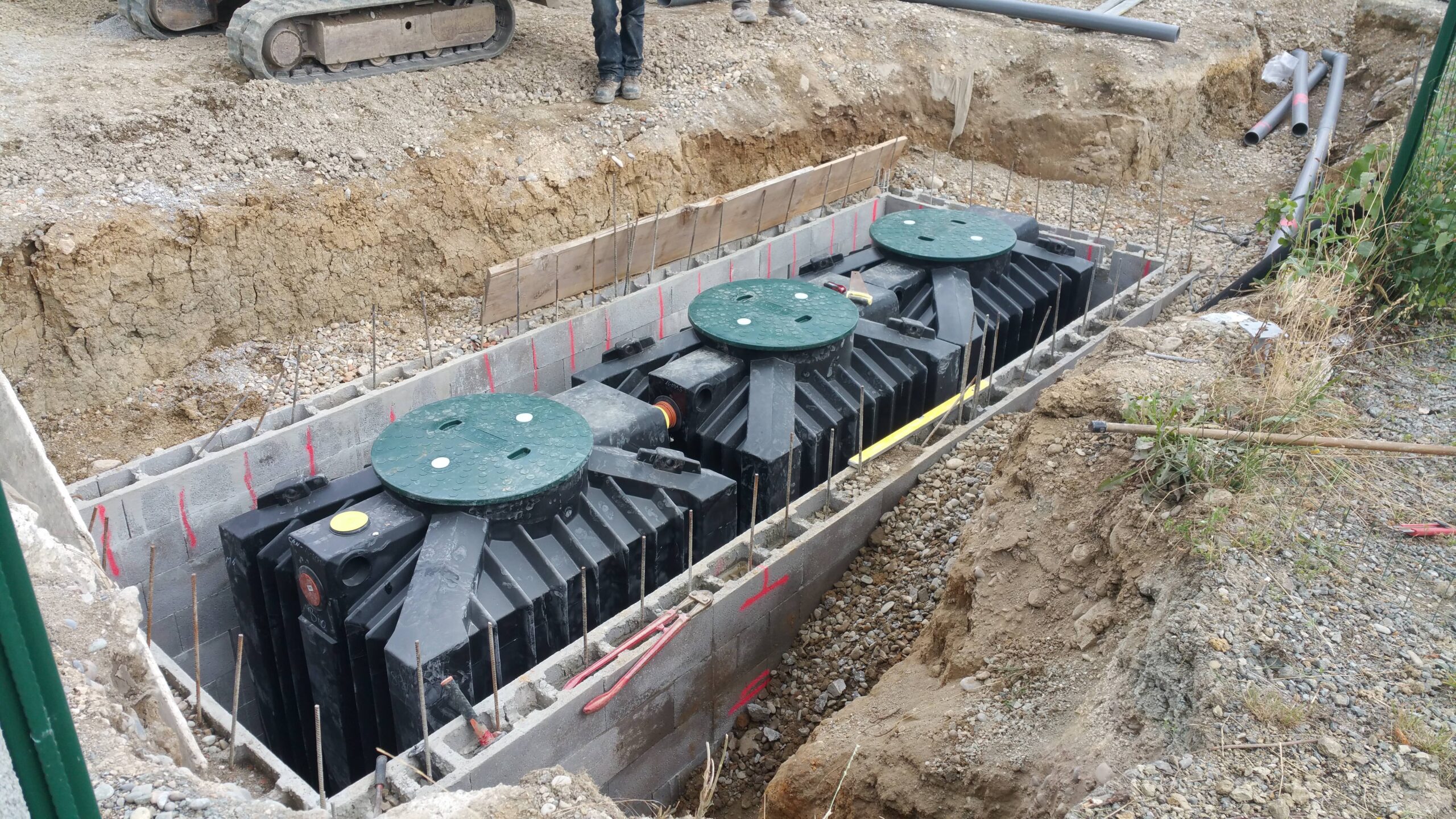

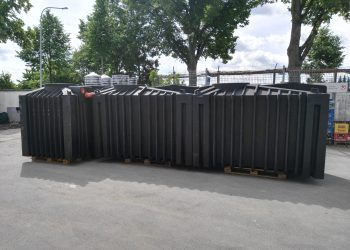

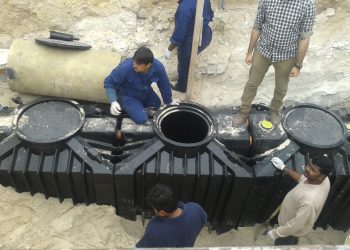

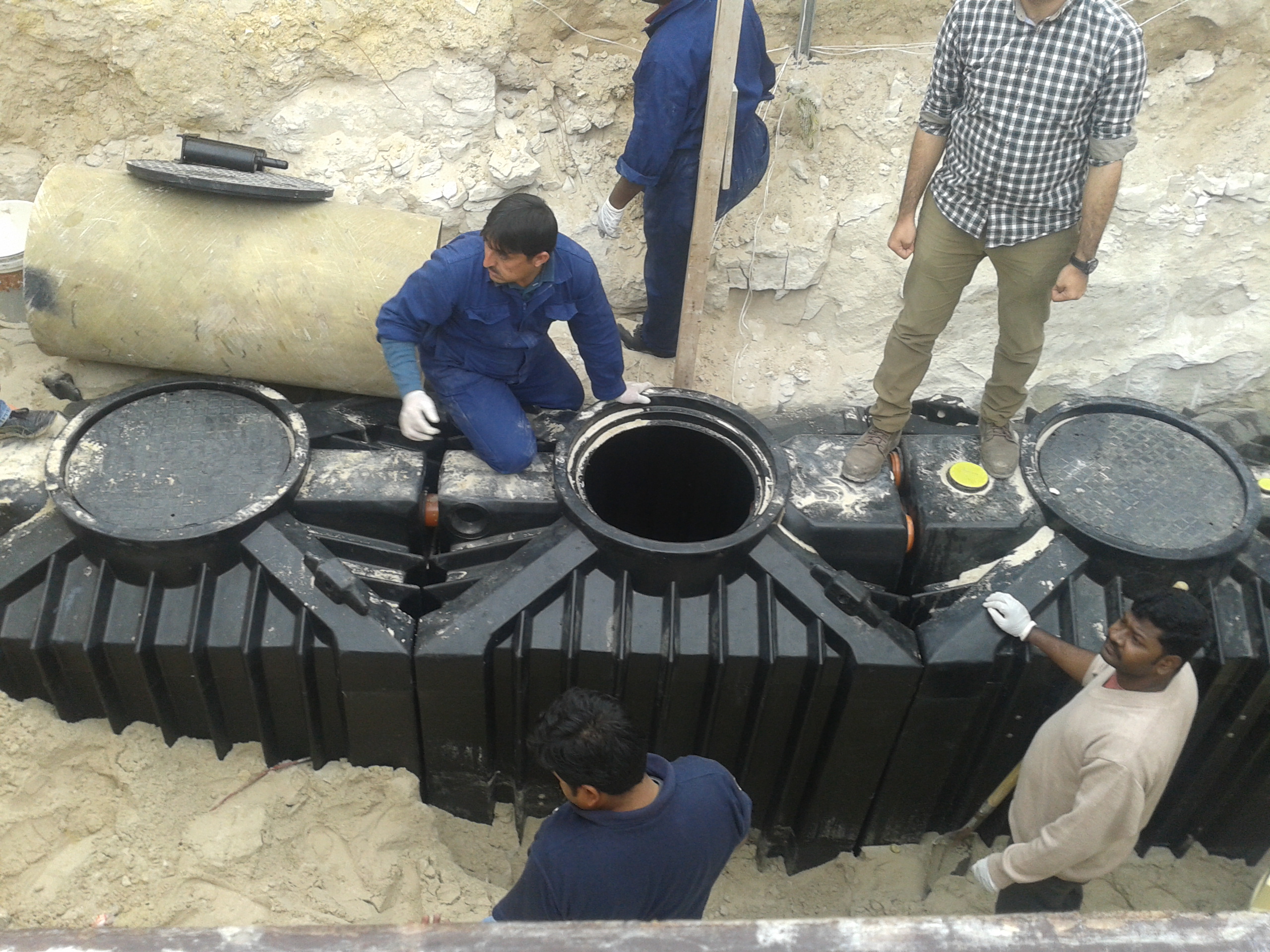

Серія A: Ці пакетні установки постачаються в компактних резервуарах HDPE, призначених для підземного або наземного (зі сталевим армуванням) монтажу. Кожна система повністю попередньо зібрана та включає первинну обробку (від ClearFox або наявну від клієнта), біологічну стадію та вторинне освітлення в кількох резервуарах для максимальної гнучкості. Міцна та легка конструкція HDPE забезпечує легке транспортування на місце розташування об’єкта.
Як це працює
Приклад для C30 (див. вище)
➤ Первинна обробка
Вхідні стічні води спочатку надходять у резервуар відстоювання та вирівнювання потоку. Це високоякісний безшовний ротаційно формований пластиковий резервуар, який ідеально вписується в контейнер і прослужить понад 25 років. Резервуар дозволяє великим твердим частинкам осідати, а також має достатній об’єм для буферизації пікових надходжень.
➤ Біологічна обробка
Потім вода надходить у біологічний реактор, який містить завантаження нерухомого шару, що забезпечує велику площу поверхні для прикріплення та росту мікроорганізмів. Система аерації в нижній частині постачає кисень мікроорганізмам, забезпечуючи ефективне біологічне розкладання органічних речовин. Проста, надійна робота.
➤ Вторинна обробка
Оброблена вода проходить через ламельний освітлювач. Похилі пластини збільшують площу осадження, що забезпечує високоефективну седиментацію в компактному форм-факторі, дозволяючи твердим частинкам осідати.
➤ Очищені стоки
Чисті, прозорі очищені стоки підходять для повторного використання або прямого скидання. Додаткові модулі для дезінфекції, зниження вмісту поживних речовин та фільтрації доступні як опції.
Переваги
- Універсальність монтажу
Наші пакетні очисні споруди розроблені для максимальної гнучкості монтажу. Залежно від планування об’єкта та наявного простору, вони можуть постачатися в компактних пластикових резервуарах для підземного монтажу або в міцних контейнерних блоках для наземного монтажу. Ця адаптивність забезпечує безперешкодну інтеграцію системи як у нові будівлі, так і в проекти модернізації практично в будь-якому місці.
- Низькі експлуатаційні витрати
Ефективна робота систем ClearFox® не вимагає спеціалізованого персоналу. Без щотижневих налаштувань, без складних вимірювальних або контрольних технологій: реактор з нерухомим шаром забезпечує біологічну стабільність автономно. Система розроблена для мінімальних зусиль з обслуговування.
У поєднанні з низьким енергоспоживанням це призводить до низьких і прогнозованих експлуатаційних витрат (OPEX) протягом усього терміну служби системи.
- Надійна технологія
Одна з ключових переваг технології нерухомого шару ClearFox® полягає в її виняткової стабільності процесу. На відміну від звичайних систем біологічного очищення, біоплівка в зануреному реакторі з нерухомим шаром автоматично адаптується до змінних навантажень. ClearFox® FBR продовжує надійно працювати навіть при коливаннях вхідних показників.
- Виробництво в Німеччині
Наші системи спроектовані та виготовлені в Німеччині за високими стандартами якості з високоякісних матеріалів. ClearFox сертифіковано за ISO 9001 (управління якістю) та ISO 14001 (екологічний менеджмент). Це означає максимальну експлуатаційну безпеку, передбачувані графіки обслуговування та впевненість, що ваші інвестиції забезпечать надійну роботу протягом десятиліть.
Відео
Технічні характеристики
| Тип модуля | C-5 | C-15 | C-30 | C-50 |
|---|---|---|---|---|
| Витрата | 5 м³/день | 15 м³/день | 30 м³/день | 50 м³/день |
| Витрата Q10 | 0,5 m³/год | 1,5 m³/год | 3,00 m³/год | 5,00 m³/год |
| Витрата Q20 резервуар із нерухомим шаром біоплівки | 0,25 m³/год | 0,75 m³/год | 1,50 m³/год | 2,5 m³/год |
| Навантаження БСК5 | 2 кг/день | 6 кг/день | 12 кг/день | 20 кг/день |
| Навантаження ХСК | 4 кг/день | 12 кг/день | 24 кг/день | 40 кг/день |
| Габарити (Д/Ш/В), м | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 |
| Габарити машинного відділення (Д/Ш/В), м | Всередині контейнера | Всередині контейнера | Зовнішня шафа (Д/Ш/В)210x115x215 | Всередині контейнера |
| Вага (транспортна / робоча) | 7,0/20 | 7,0/23,0 | 7,0/26,0 | 7,0/23,0 |
| Підключена потужність | 0,35 кВт | 0,5 кВт | 1,1 кВт | 1,75 кВт |
| Споживання електроенергії/день ~ | 5,6 кВт/день (0,35 кВт × 16 год/день) | 8 кВт/день | 17,6 кВт/день | 28 кВт/день |
| Буферна ємність | включено | включено | включено | не включено |
| Зберігання осаду | 80 днів | 80 днів | 80 днів | не включено |
| Тип модуля | C-5 | C-15 | C-30 | C-50 |
|---|---|---|---|---|
| Витрата | 5 м³/день | 15 м³/день | 30 м³/день | 50 м³/день |
| Витрата Q10 | 0,5 m³/год | 1,5 m³/год | 3,00 m³/год | 5,00 m³/год |
| Витрата Q20 резервуар із нерухомим шаром біоплівки | 0,25 m³/год | 0,75 m³/год | 1,50 m³/год | 2,5 m³/год |
| Навантаження БСК5 | 2 кг/день | 6 кг/день | 12 кг/день | 20 кг/день |
| Навантаження ХСК | 4 кг/день | 12 кг/день | 24 кг/день | 40 кг/день |
| Габарити (Д/Ш/В), м | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 |
| Габарити машинного відділення (Д/Ш/В), м | Всередині контейнера | Всередині контейнера | Зовнішня шафа (Д/Ш/В)210x115x215 | Всередині контейнера |
| Вага (транспортна / робоча) | 7,0/20 | 7,0/23,0 | 7,0/26,0 | 7,0/23,0 |
| Підключена потужність | 0,35 кВт | 0,5 кВт | 1,1 кВт | 1,75 кВт |
| Споживання електроенергії/день ~ | 5,6 кВт/день (0,35 кВт × 16 год/день) | 8 кВт/день | 17,6 кВт/день | 28 кВт/день |
| Буферна ємність | включено | включено | включено | не включено |
| Зберігання осаду | 80 днів | 80 днів | 80 днів | не включено |
| Тип модуля | C-5 | C-15 | C-30 | C-50 |
|---|---|---|---|---|
| Витрата | 5 м³/день | 15 м³/день | 30 м³/день | 50 м³/день |
| Витрата Q10 | 0,5 m³/год | 1,5 m³/год | 3,00 m³/год | 5,00 m³/год |
| Витрата Q20 резервуар із нерухомим шаром біоплівки | 0,25 m³/год | 0,75 m³/год | 1,50 m³/год | 2,5 m³/год |
| Навантаження БСК5 | 2 кг/день | 6 кг/день | 12 кг/день | 20 кг/день |
| Навантаження ХСК | 4 кг/день | 12 кг/день | 24 кг/день | 40 кг/день |
| Габарити (Д/Ш/В), м | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 |
| Габарити машинного відділення (Д/Ш/В), м | Всередині контейнера | Всередині контейнера | Зовнішня шафа (Д/Ш/В)210x115x215 | Всередині контейнера |
| Вага (транспортна / робоча) | 7,0/20 | 7,0/23,0 | 7,0/26,0 | 7,0/23,0 |
| Підключена потужність | 0,35 кВт | 0,5 кВт | 1,1 кВт | 1,75 кВт |
| Споживання електроенергії/день ~ | 5,6 кВт/день (0,35 кВт × 16 год/день) | 8 кВт/день | 17,6 кВт/день | 28 кВт/день |
| Буферна ємність | включено | включено | включено | не включено |
| Зберігання осаду | 80 днів | 80 днів | 80 днів | не включено |
| Тип модуля | C-5 | C-15 | C-30 | C-50 |
|---|---|---|---|---|
| Витрата | 5 м³/день | 15 м³/день | 30 м³/день | 50 м³/день |
| Витрата Q10 | 0,5 m³/год | 1,5 m³/год | 3,00 m³/год | 5,00 m³/год |
| Витрата Q20 резервуар із нерухомим шаром біоплівки | 0,25 m³/год | 0,75 m³/год | 1,50 m³/год | 2,5 m³/год |
| Навантаження БСК5 | 2 кг/день | 6 кг/день | 12 кг/день | 20 кг/день |
| Навантаження ХСК | 4 кг/день | 12 кг/день | 24 кг/день | 40 кг/день |
| Габарити (Д/Ш/В), м | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 | 6,1/2,5/2,8 |
| Габарити машинного відділення (Д/Ш/В), м | Всередині контейнера | Всередині контейнера | Зовнішня шафа (Д/Ш/В)210x115x215 | Всередині контейнера |
| Вага (транспортна / робоча) | 7,0/20 | 7,0/23,0 | 7,0/26,0 | 7,0/23,0 |
| Підключена потужність | 0,35 кВт | 0,5 кВт | 1,1 кВт | 1,75 кВт |
| Споживання електроенергії/день ~ | 5,6 кВт/день (0,35 кВт × 16 год/день) | 8 кВт/день | 17,6 кВт/день | 28 кВт/день |
| Буферна ємність | включено | включено | включено | не включено |
| Зберігання осаду | 80 днів | 80 днів | 80 днів | не включено |
Завантажити C-системи
Завантажити системи AP-FBBR
Референс-проєкти
Поширені запитання
1. Що таке пакетна установка ClearFox®?
Пакетна каналізаційна установка ClearFox® — це система очищення стічних вод, яка попередньо зібрана, модульна, розміщена в ISO-контейнерах або в резервуарах HDPE для підземного монтажу. Усі основні етапи очищення, такі як первинна обробка, біологічна обробка та освітлення, вже інтегровані.
2. Яка різниця між пакетною каналізаційною системою FBBR та контейнерними системами ClearFox?
Вони перетинаються. Наші пакетні очисні системи включають резервуари HDPE та нашу контейнерну серію C з технологією нерухомого шару. Наші контейнерні рішення включають усі наші системи, встановлені в контейнері (включаючи серію C):
- ClearFox® DAF
- Ламельний освітлювач ClearFox®
- Контейнер ClearFox® FBBR
- Серія ClearFox® C
- ClearFox® DiOx
3. Для яких застосувань підходять пакетні очисні системи?
Ці системи ідеально підходять для всіх видів очищення комунальних та промислових стічних вод:
Місць нафто- та газовидобування
Будівельних майданчиків
Робочих таборів
Військових таборів
Гірничих таборів
Тимчасового очищення комунальних та промислових стічних вод
Таборів для біженців
Очищення портових стічних вод
Готелів
Фестивальних майданчиків
Молокозаводів
Цукрових заводів
Пивоварень
Деревосушильних підприємств
Фармацевтичної промисловості
Модернізації ставкових очисних споруд
і багато іншого…!
4. Які переваги пакетних систем ClearFox® FBBR?
Основні переваги включають:
- Провідна на ринку технологія з суворими екологічними стандартами та стандартами якості
- Постачання всього необхідного обладнання від одного постачальника
- Виробництво в Баварії, Німеччина, що забезпечує високі стандарти якості
- Придатність для будь-якої кліматичної зони
- Легкість транспортування по всьому світу
5. Чи можна налаштувати систему під конкретні потреби очищення стічних вод?
6. Чи доступний лізинг для цих систем?
ClearFox® пропонує послуги лізингу для короткострокових, середньострокових та довгострокових проектів. Це забезпечує доступність готових (контейнерних) модульних очисних споруд, налаштованих під конкретні вимоги проекту, що дозволяє отримати малоризикове, економічно ефективне рішення без великих капітальних інвестицій.
