Шнекове сито ClearFox®
Сепарація твердих речовин
Компактне механічне попереднє очищення
- Самоочисна функція
- Не забивається
- Низькі витрати на обслуговування
- Гнучке проєктування
Галерея
Опис

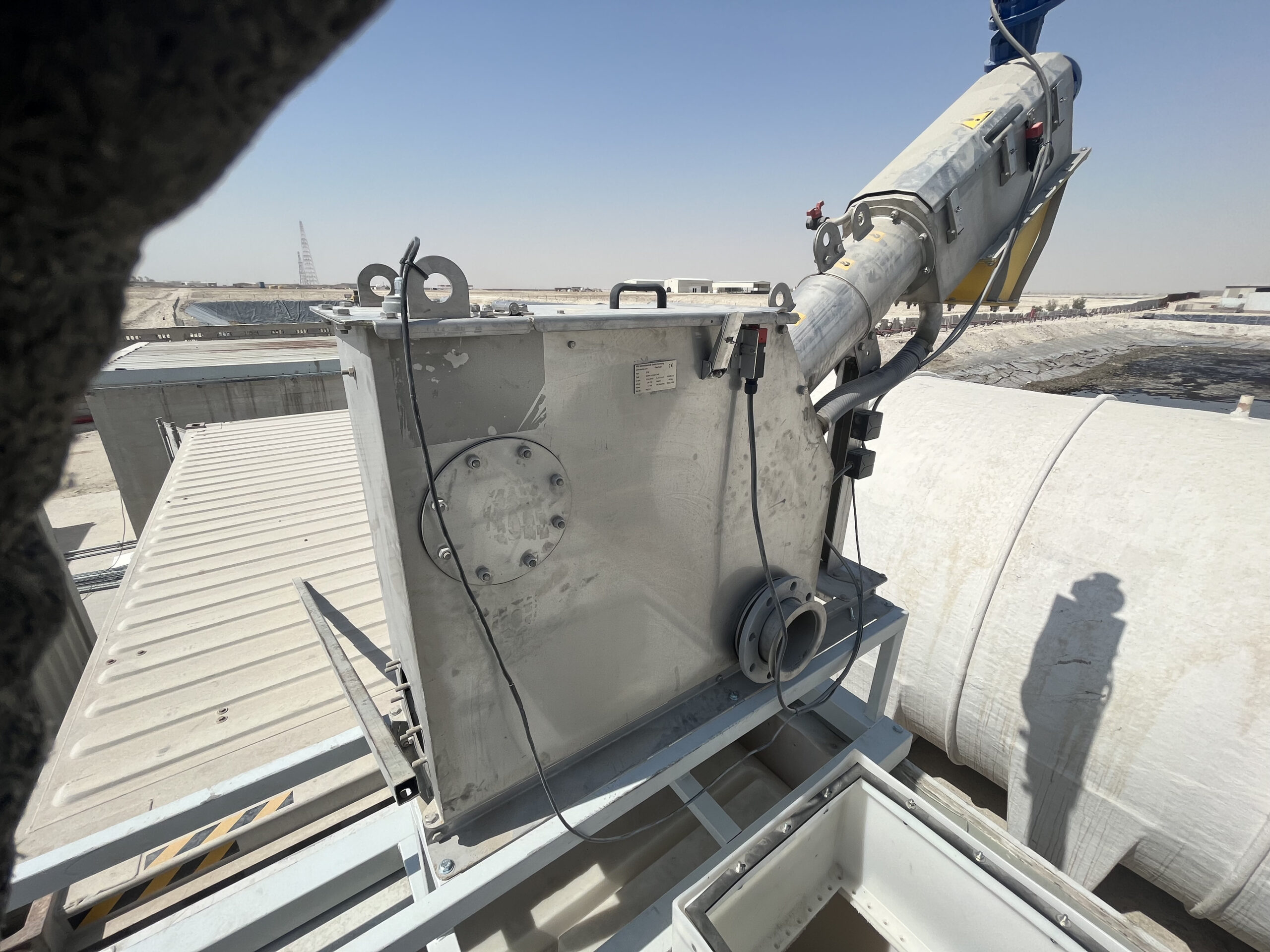

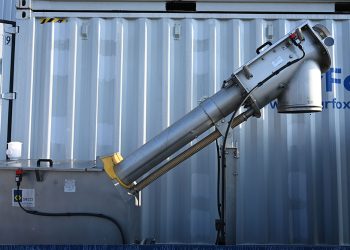

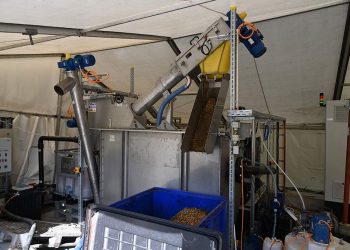

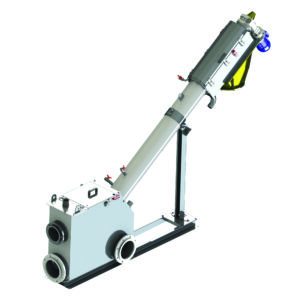

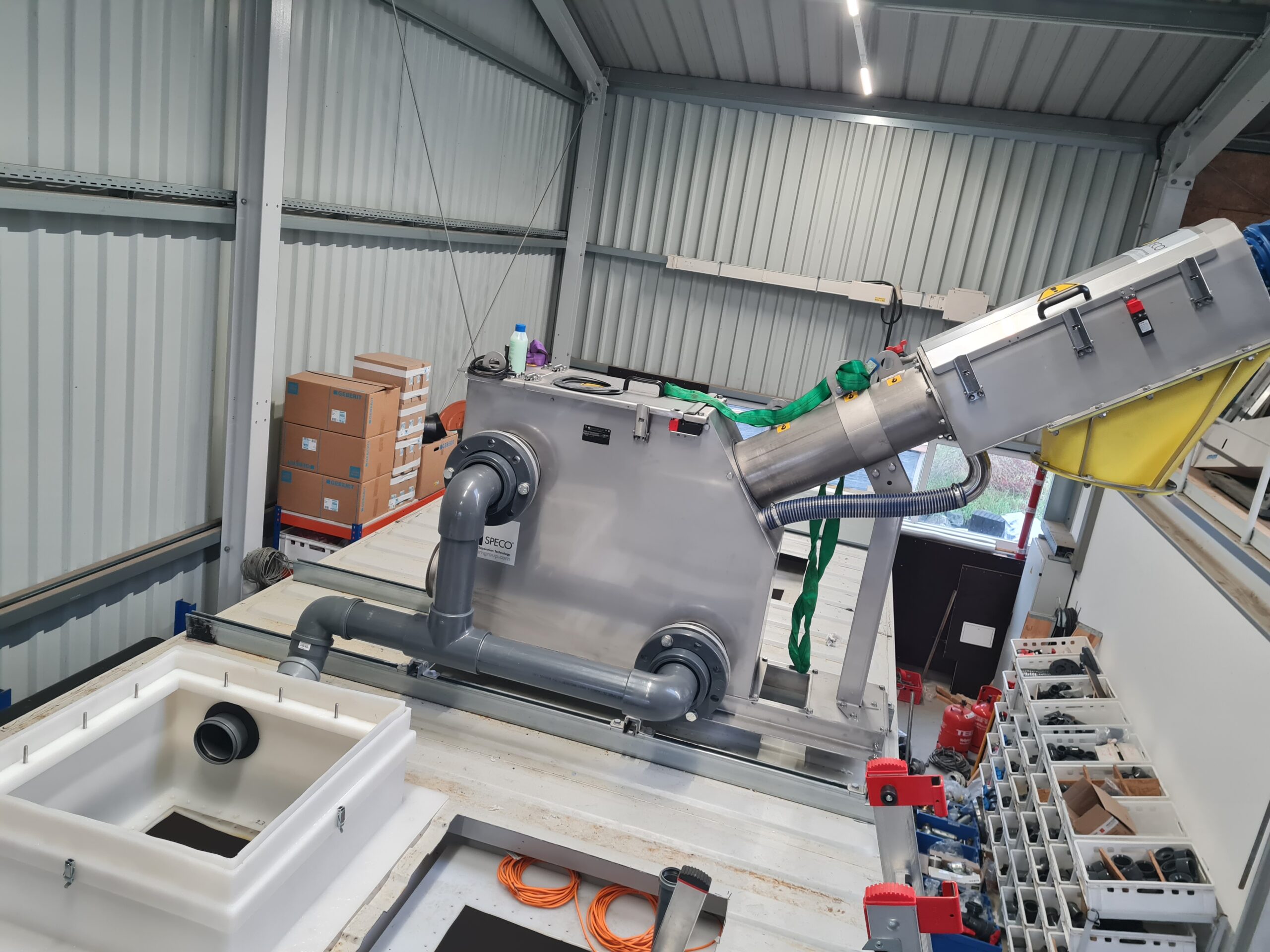

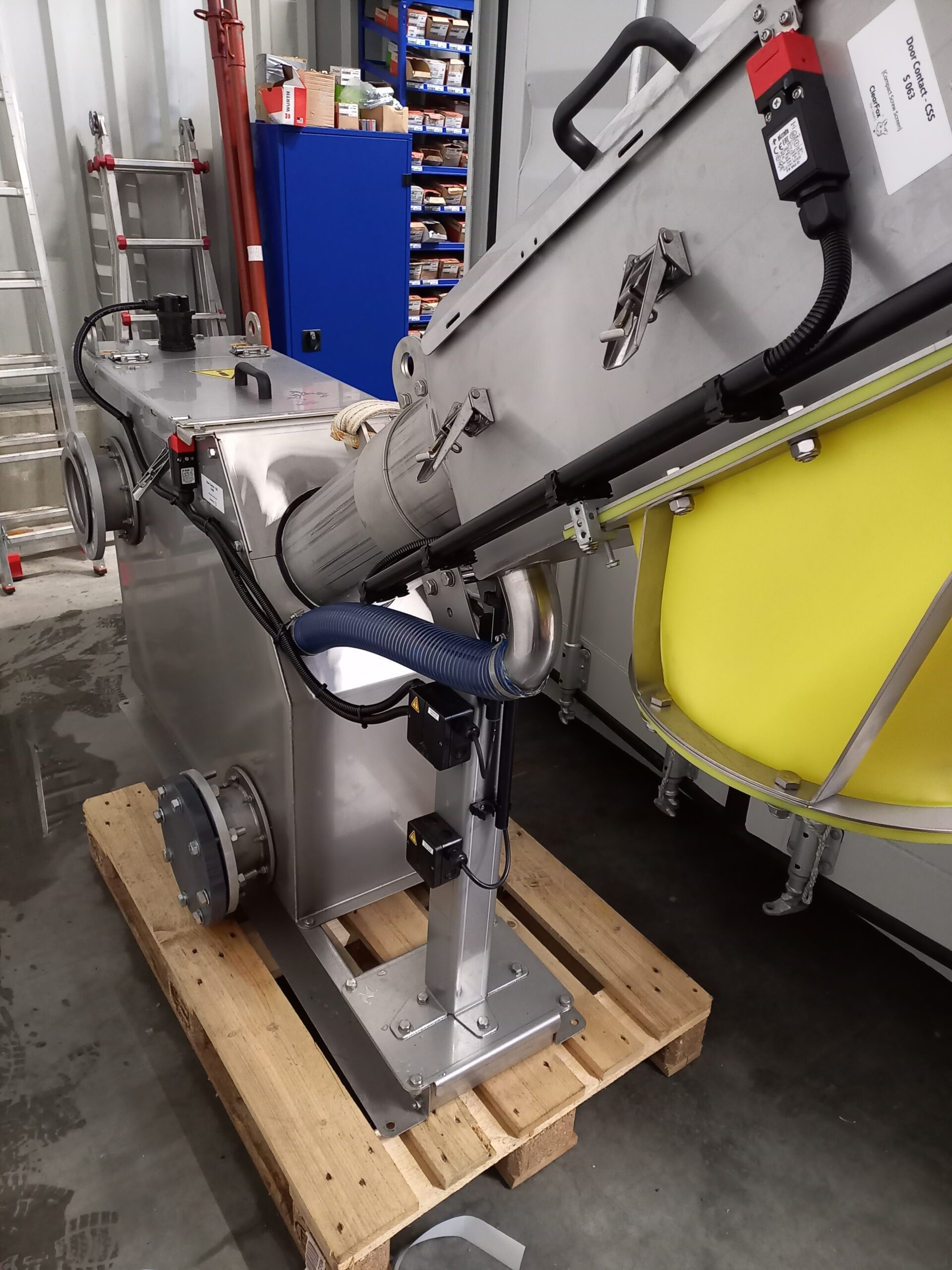

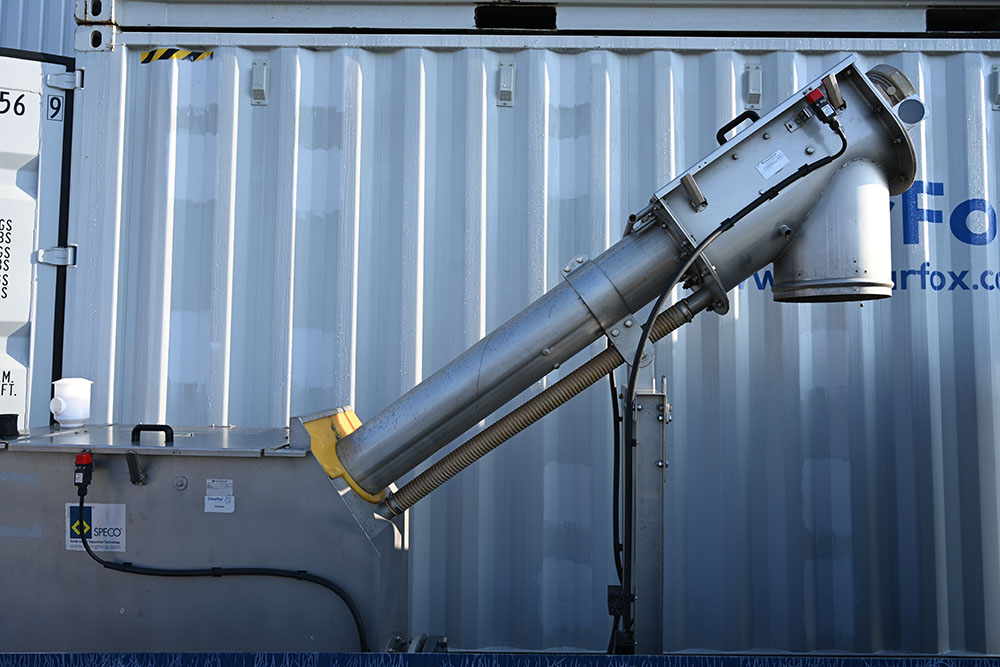

Шнекове сито ClearFox® CSS — це компактне рішення для механічної обробки комунальних та промислових стічних вод. Воно ефективно відокремлює грубі тверді речовини, такі як волокна, частинки пластику та органічні залишки, з потоку стічних вод. Використовується як механічна попередня обробка для видалення плаваючих, осадових та завислих речовин. Шнекові сита Clearfox® зменшують об’єм твердих речовин до 35 % і підходять для потоків до 1000 м³/год. Установка має маркування CE і оснащена малозношуваними двигунами, що гарантує надійну роботу та мінімальні витрати на обслуговування. Доступні різні варіанти моделей сит, які включають шнекові та барабанні сита [з внутрішнім і зовнішнім живленням] з перфорованими або щілинними конфігураціями. Сита підбираються спеціально для кожного проєкту нашою командою.
Як це працює

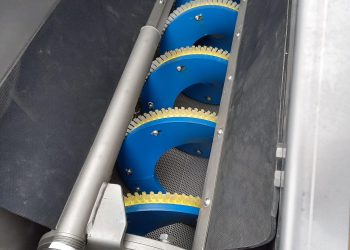

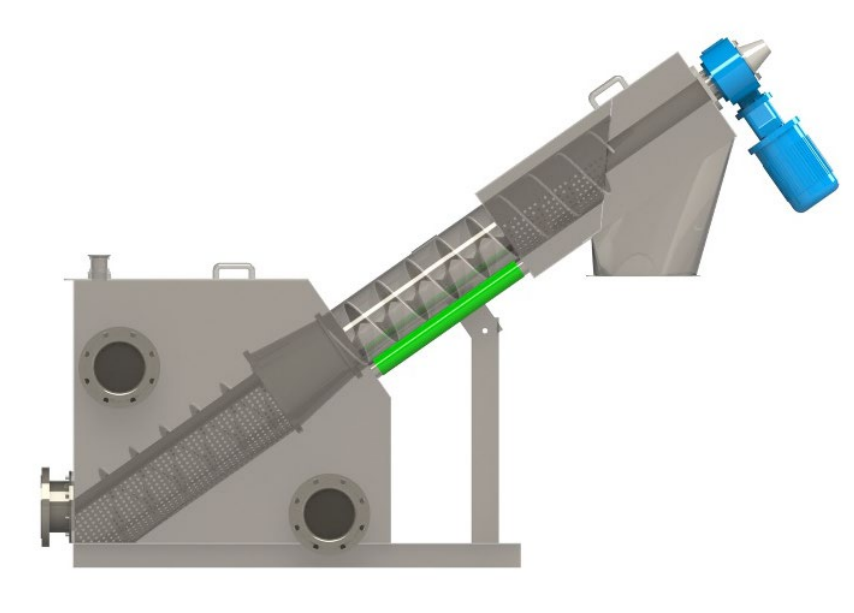

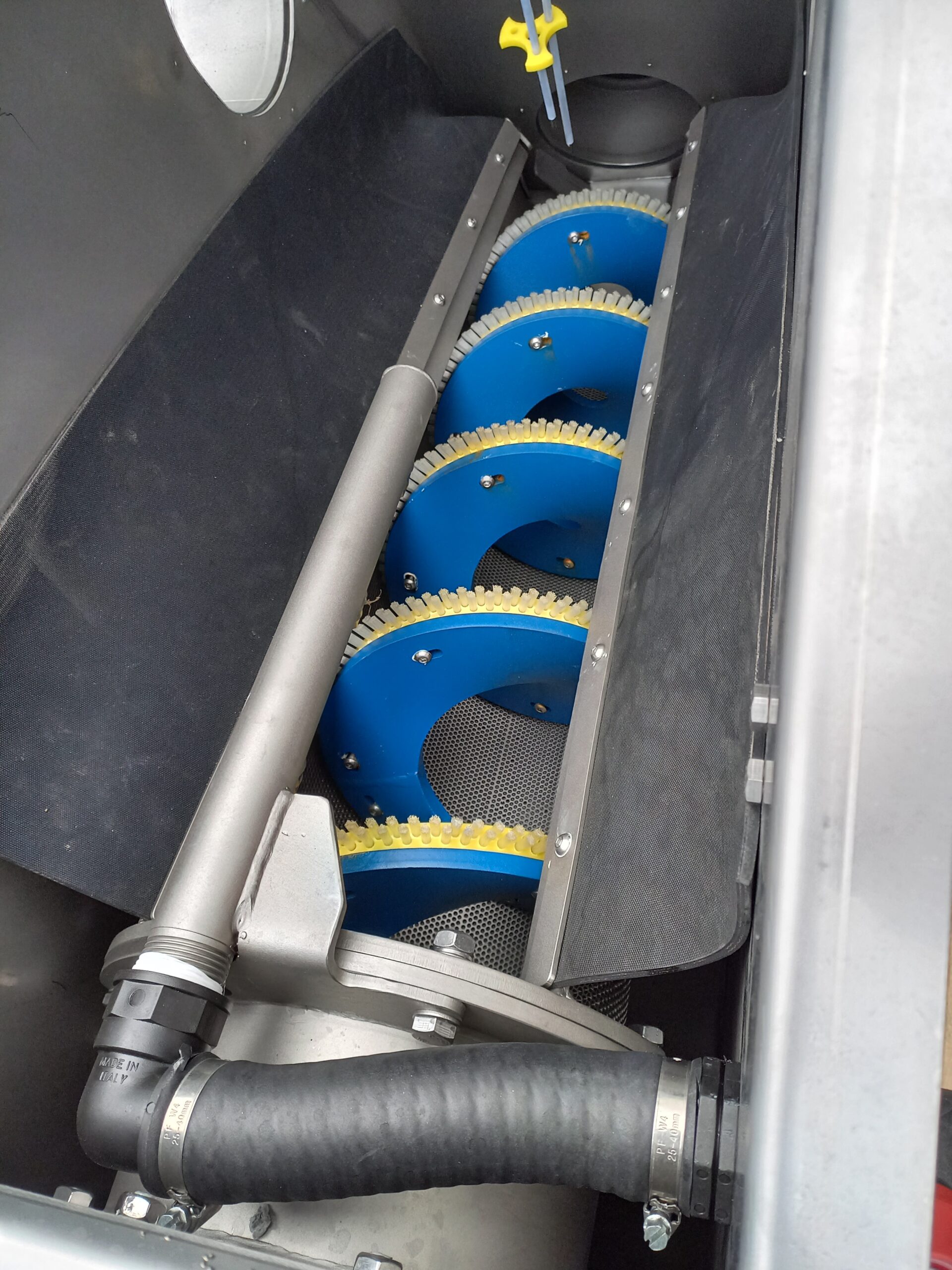

- Стічні води спочатку надходять у вхідну секцію гвинтового сита, де проходять через сито з дрібними отворами, яке затримує грубі тверді частинки. Ці частинки накопичуються на поверхні сита, а попередньо очищена вода надходить на наступний етап очищення. Коли на поверхні сита накопичується достатня кількість твердих частинок, її очищають за допомогою міцних гвинтів з нержавіючої сталі, обладнаних зносостійкими щітками.(1)
- Гвинт транспортує утриманий матеріал до місця вивантаження. Під час руху матеріал зневоднюється, а надлишкова вода надходить на наступний етап очистки. Спіраль звужується у кінцевій частині гвинта, що дозволяє ущільнити відокремлені тверді частки(2)

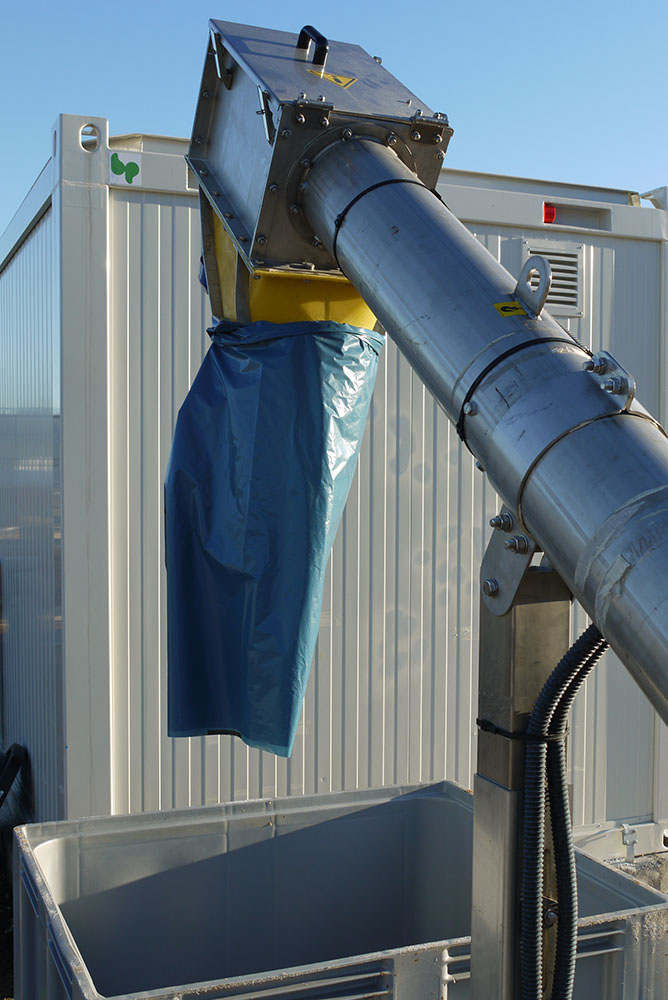

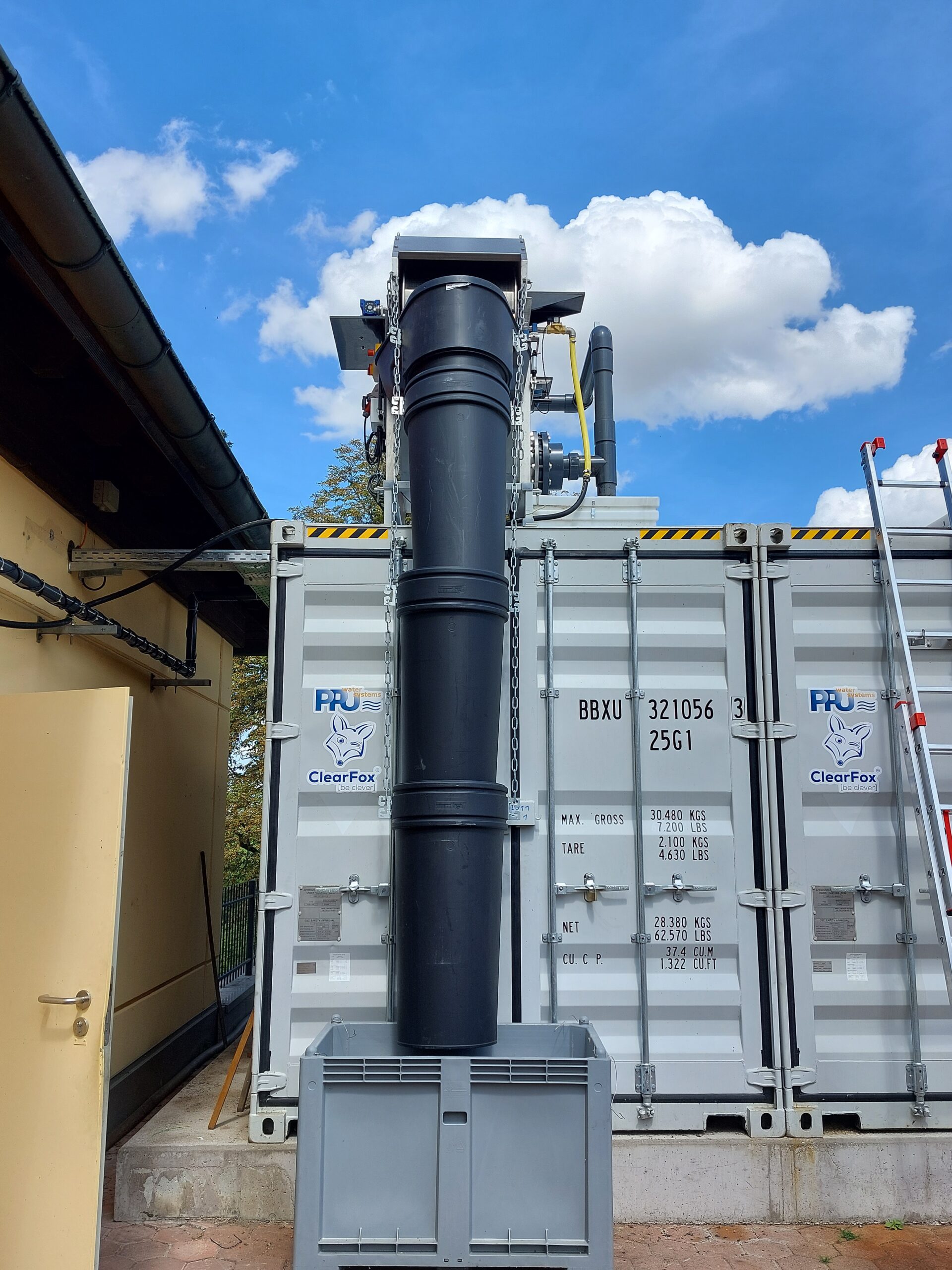

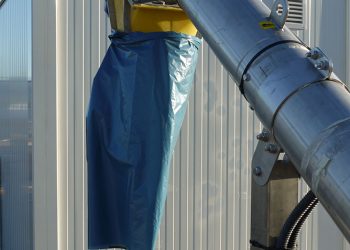

- На останньому етапі відходи потрапляють у компресованому вигляді у збірний контейнер або пластикові пакети. Весь процес працює повністю автоматично, забезпечуючи надійну та просту попередню обробку стічних вод.(3)
Впускний канал
Установка з похилими ламелями
Бункер накопичення осаду
Система працює повністю автоматично, а всі важливі параметри легко налаштовуються через панель керування. Система може працювати за заданим часом або відповідно до обсягу стічних вод.Також доступне автоматичне промивання та очищення. Додатково можна підключити дистанційний моніторинг з віддаленим доступом, що дозволяє стежити за станом системи в реальному часі та легко вносити зміни на відстані.

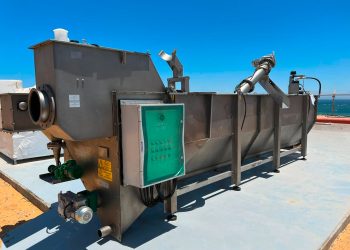

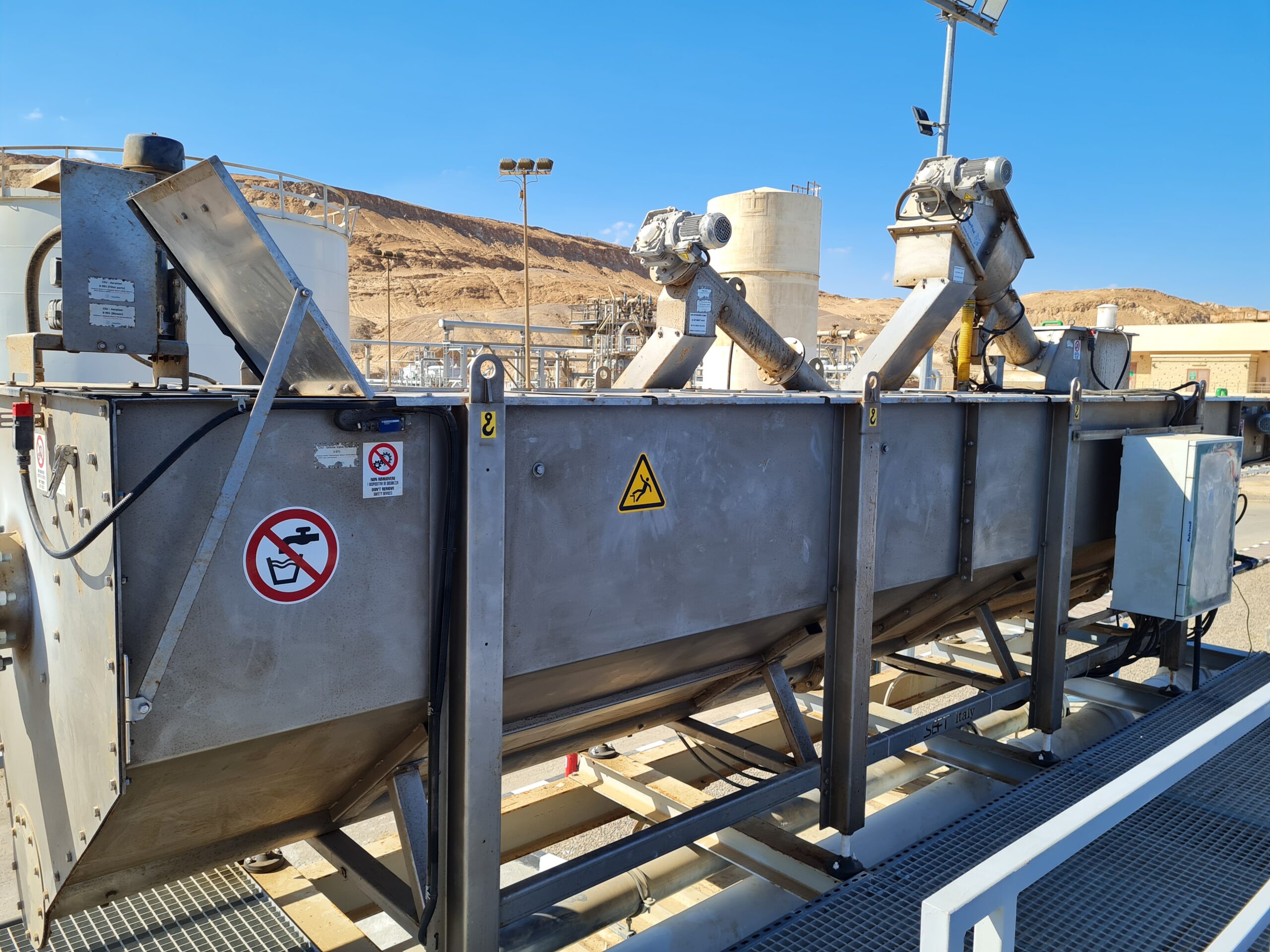

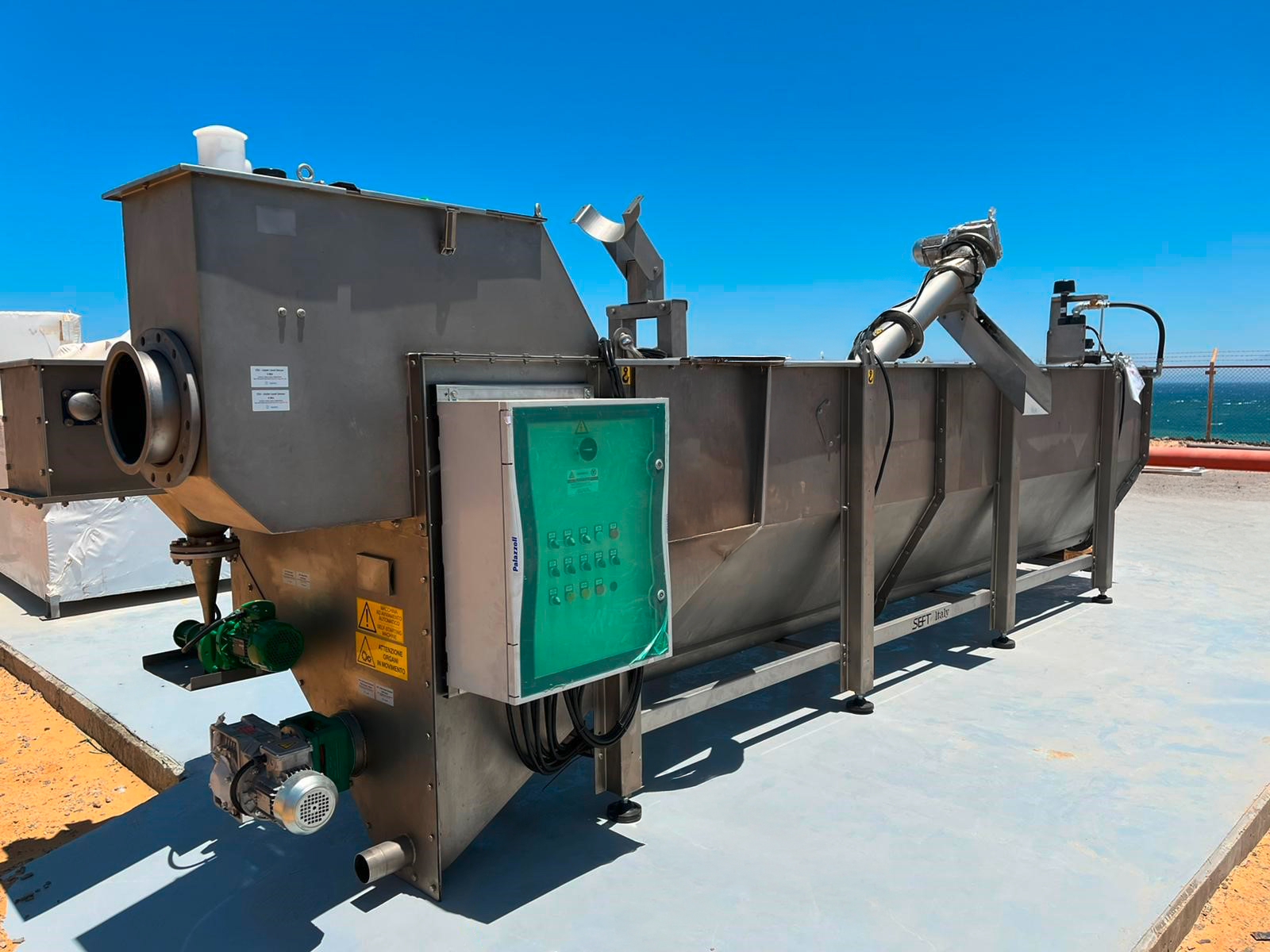

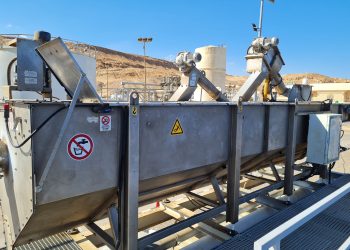

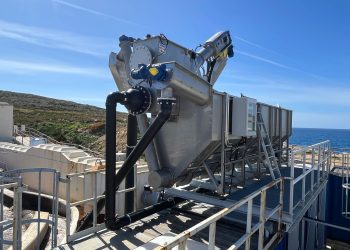

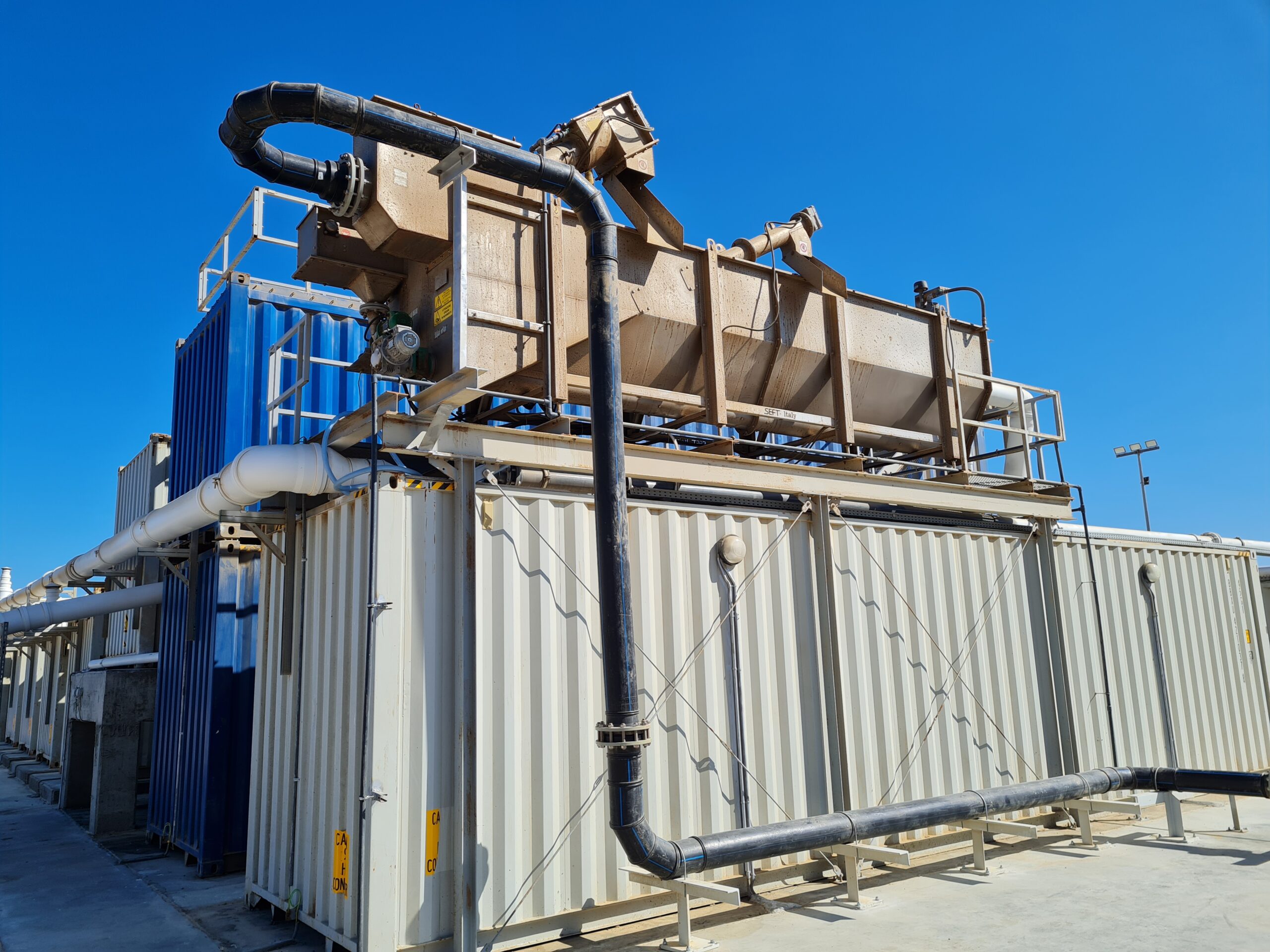

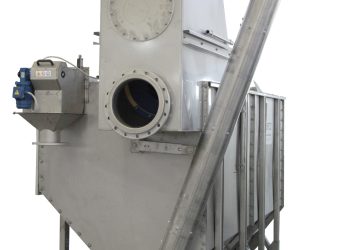

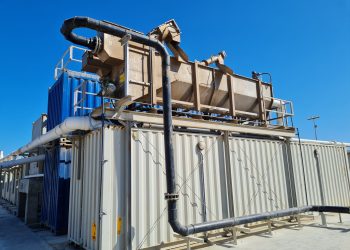

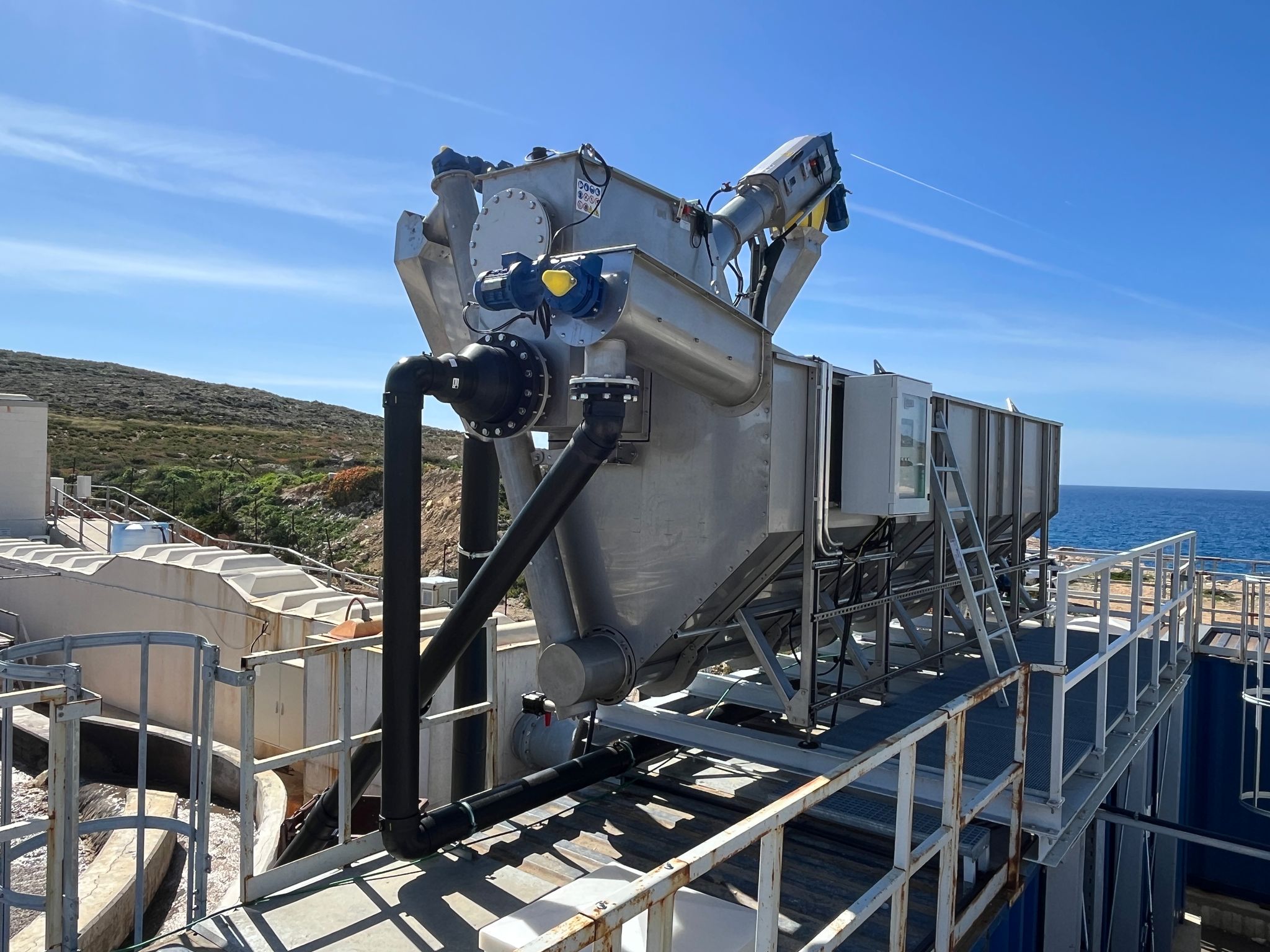

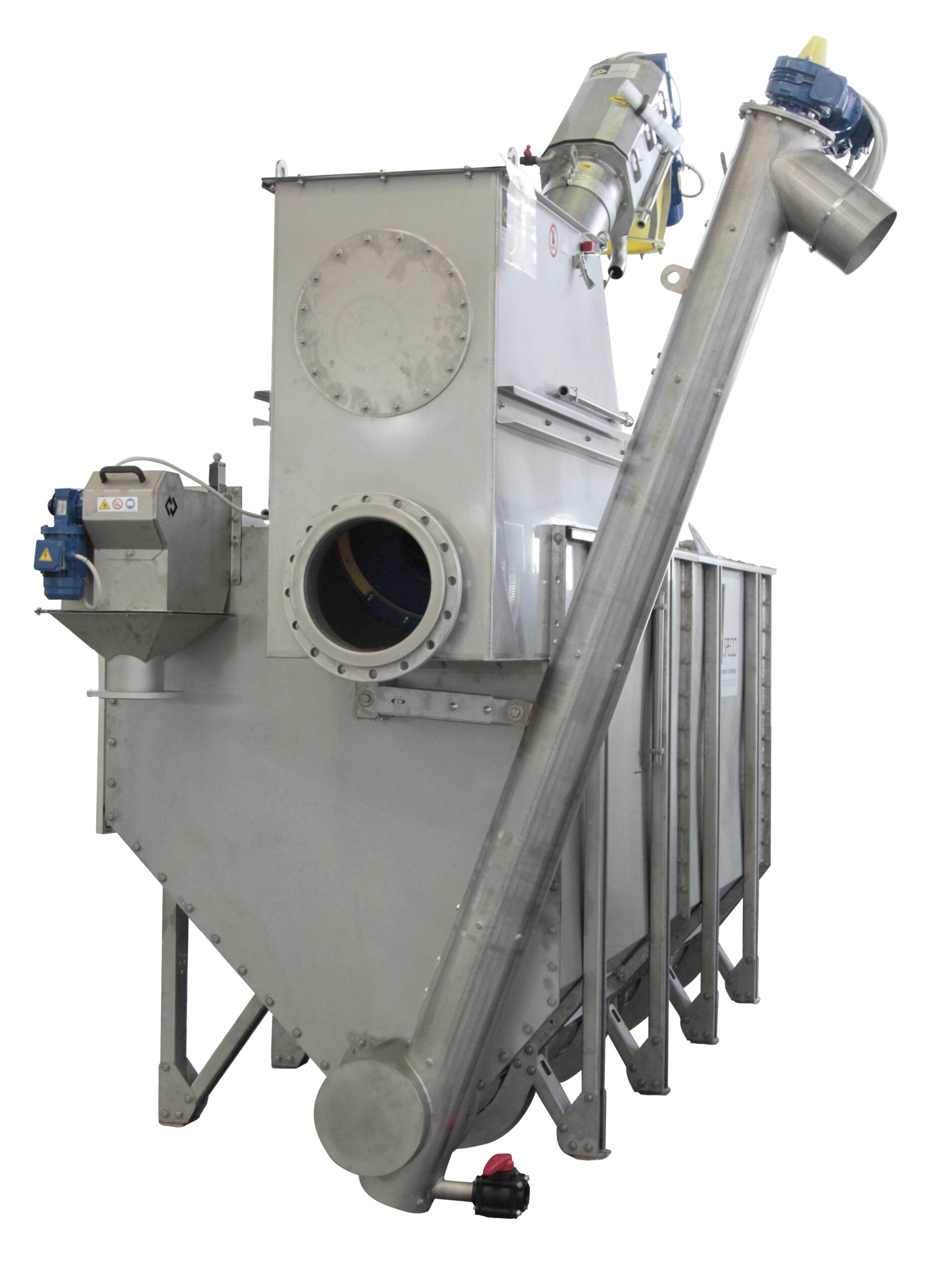

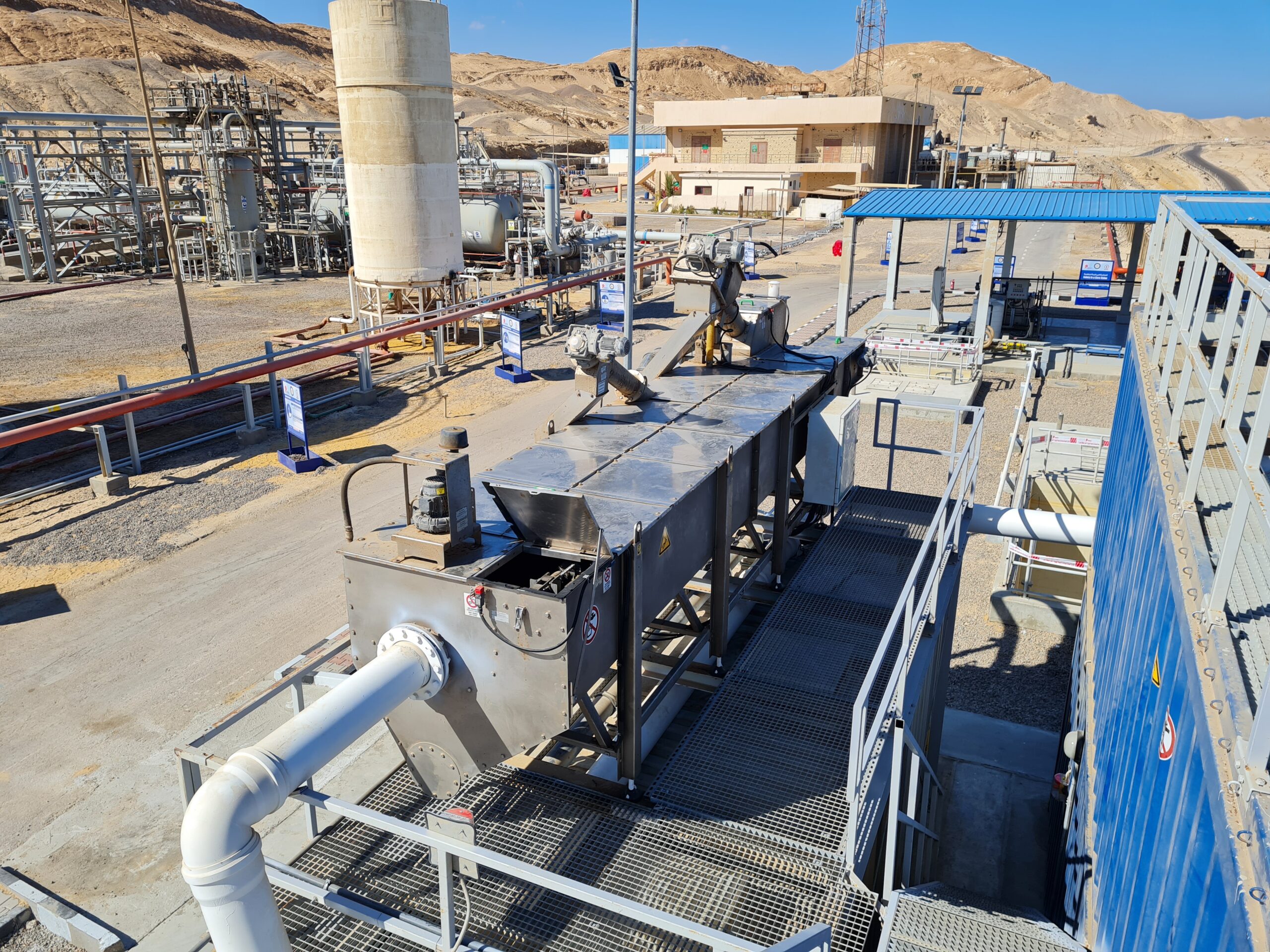

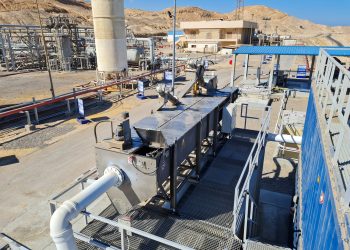

Компактна сепараційна установка ClearFox® — розширення шнекового сита ClearFox®
ClearFox® CSU є розширенням шнекового сита ClearFox®. Це повністю автоматична система для видалення жирів, олій, мастил, піску, гравію та неорганічних речовин зі стічних вод. Розроблена для комунальних та промислових застосувань, ClearFox® CSU забезпечує ефективну попередню обробку, захищаючи біологічні процеси, насоси та шланги на наступних етапах. Під час проходження через компактну установку тверді частки відсіюються, ущільнюються, зневоднюються, а пісок і жир видаляються.
Стічні води потрапляють у компактну установку, де гвинтове сито відділяє тверді частки. Далі відбувається осадження та видалення піску і гравію, а на завершальному етапі плаваючий скребок відокремлює масла та жири.
Установка складається з наступних частин:
- Шнекове сито
- Жировловлювач
- Пісковловлювач
- Скребок
- Повітродувка
- Компресор
Переваги
- Низькі витрати на обслуговування
Потребує мінімального обслуговування
Шнекове сито працює без внутрішніх підшипників і оснащене зносостійкими щітками, що зводить обслуговування до мінімуму та гарантує стабільну роботу системи. Також можна встановити функцію дистанційного моніторингу з вбудованим доступом.
- Обробка грубозернистих матеріалів
Стабільна і надійна робота навіть при наявності волокнистих матеріалів
Безвальна спіраль запобігає закупорюванню і забезпечує безперебійну роботу навіть із волокнистими матеріалами, такими як текстиль чи волосся. Гвинтове сито працює надійно навіть при коливаннях об’ємів стічних вод.
- Інтегроване зневоднення осаду
Менший об’єм, нижчі витрати на утилізацію
Відведення води та ущільнення дозволяє зменшити об’єм осаду до 35 %.%. Це зменшує частоту утилізації та знижує експлуатаційні витрати для оператора споруди.
- Гнучка конструкція
Гнучка конфігурація для різних застосувань
Шнекове сито Clearfox® доступне в різних розмірах та моделях і може бути адаптоване під конкретні вимоги. В залежності від розміру частинок і швидкості потоку ми підбираємо оптимальні конфігурації для ваших застосувань. Доступні з перфорованими або щілинними сітками (0,25–10 мм) та гнучкими варіантами монтажу: у каналі, контейнері або у вертикальній насосній станції.
Відео
Завантаження
Реалізовані проєкти
Поширені запитання
1. Що таке шнекове сито і як воно працює?
Шнекове сито – це механічна система для відділення твердих часток, яка видаляє грубі матеріали зі стічних вод. Грубі частки накопичуються в корзині сита, після чого гвинт автоматично їх збирає, очищає, транспортує вгору, відводить воду та ущільнює. Процес працює безперервно та потребує мінімального обслуговування.
2. Для яких застосувань підходить шнекове сито?
Він підходить для:
- Комунальних очисних споруд (етап первинного механічного очищення)
- Попереднього очищення промислових стічних вод (харчова, текстильна, паперова промисловість, переробка пластику)
- Насосних станцій та зливових переливів

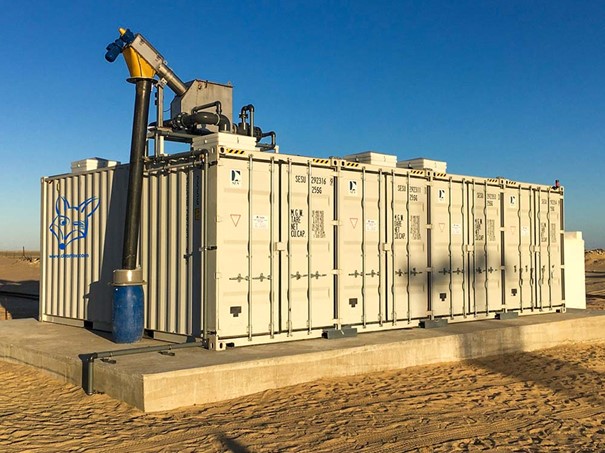

Контейнерних очисних споруд з попереднім видаленням грубих матеріалів
3. Які розміри сит доступні?
Ширину сітки сита можна відрегулювати під кожен проєкт
- Щілинні отвори: 0,25–3 мм
- Круглі отвори: 2–10 мм
Це дозволяє налаштовувати фільтрування відповідно до вимог — від дрібних матеріалів до грубих волокон.
4. Як шнекове сито запобігає закупорюванню?
Завдяки безвальному гвинтовому направляючому механізму, обертовим щіткам і самоочисній поверхні сита засмічення практично неможливе, навіть із волокнистими матеріалами.
5. Які показники продуктивності системи?
Залежно від моделі можна обробляти до 963 м³/год (268 л/с). Продуктивність залежить від:
- типу і ширини сита
- концентрації твердих речовин
середньої в’язкості
6. Яку концентрацію твердих часток система здатна обробляти?
Системи призначені для концентрацій до 500 мг/л (0,05 %) – типових для комунальних та промислових стічних вод.
7. Наскільки легко інтегрувати установку в наявну інфраструктуру?
Стандартні фланцеві з’єднання DN (DN150–DN400), гнучке розташування входу/виходу (ліва/права сторона) та компактні габарити роблять модернізацію існуючих шахт або систем легкою та швидкою.
8. Яке енергопостачання потрібне?
Двигуни потребують 380–480 В при 50/60 Гц, з потужністю від 0,75 до 1,1 кВт. Додатково доступний двигун ATEX для потенційно вибухонебезпечних середовищ.
9. Як працює система? Чи потрібно постійно перебувати на об’єкті?
Система працює повністю в автоматичному режимі. Доступний дистанційний моніторинг через GSM-модуль (додатково). Цикли очищення сит запускаються автоматично за допомогою датчика рівня або таймера.
10. Наскільки складне обслуговування?
Механізм самоочисної щітки зводить ручне чищення до мінімуму. Достатньо регулярних візуальних оглядів та періодичної заміни щіток.
11. Який термін служби шнекового сита?
При належному обслуговуванні шнекові сита ClearFox® служать понад 15 років — навіть при безперервній експлуатації.
12. Наскільки великим і важким є шнекове сито?
Розміри відрізняються залежно від моделі. Наприклад:
- CSS 250: 2,98 × 0,48 × 2,10 м
- CSS 960: 3,46 × 0,72 × 2,50 м

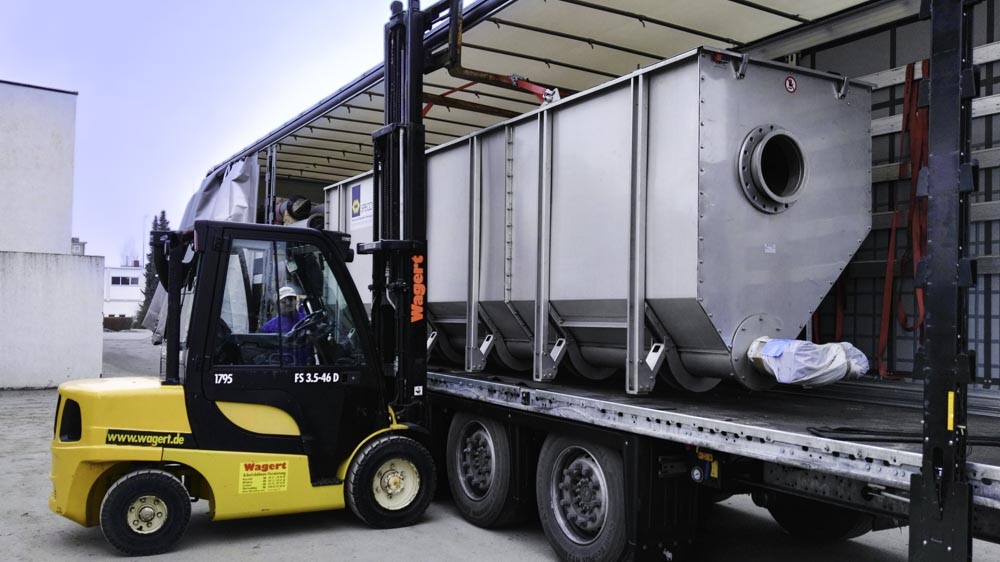

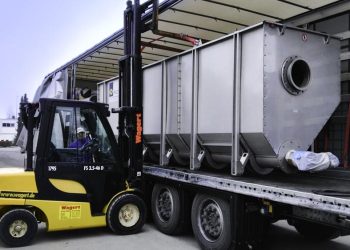

Вага становить від 300 до 650 кг. Системи можна переміщувати за допомогою вилкового навантажувача або крана.
13. Чи потрібна ліцензія для шнекового сита?
Зазвичай затверджується разом із очисною спорудою. Окремого схвалення не потрібно, якщо система має сертифікат CE та затвердження DIBt.
14. Чому варто обрати шнекове сито ClearFox®?
- Надійна технологія «Зроблено в Німеччині»
- Низькі витрати на обслуговування завдяки самоочисним елементам
- Гнучкість у розмірі, встановленні, налаштуванні (наприклад, решітки, аксесуари)
- Раціональна та енергоефективна експлуатація
